物聯網控制手機信號屏蔽器方案-寧波工程學院

• 方案背景；

寧波工程學院本次需對80個考場進行信號屏蔽工作，每個考場面積約為100平方，前后約十米，并且兩棟規劃作為考場的教學樓中間樓頂有運營商信號基站。綜合以上條件，需選擇屏蔽發射功率較大的產品搭配使用，才能達到預期效果。根據對寧波工程學院的現場環境的監測，我們制訂了本方案，本著“專業、實效和用戶至上”的原則為用戶提供手機信號全面屏蔽系統設計及工程服務。

二、手機信號屏蔽系統 概述；

移動電話在全球范圍的普及應用，極大地推動了世界各國在政治、經濟、軍事、科技和文化等方面的整體發展，作為信息化社會(huì )標志的手機已逐漸成為人們日常生活和工作中不可或缺的工具之一。

在此類通信產品日益普及并給我們帶無比便捷的同時，我們也應看到，伴隨著手機的無限制地使用，手機制造的噪聲污染也變得愈來愈嚴重。例如，在會(huì )議室、劇場、圖書館、醫院、學術報告廳、教室等公共場所，由于手機的隨意使用，破壞了其原有的安寧、嚴肅氣氛，影響干擾了某些活動的正常進行。

而且，由于手機而可能導致重要信息的泄露已經為世界各國所認識，不少?lài)乙延邢嚓P(guān)的方法及法律明確限定了某些重要部門與重要人物使用手機等無線通信設備，以維護國家的利益。我國政府對此類事件也給予了足夠的重視，并由國家領導以法律的形式頒布與實施，尤其是在某些要求信息高度保密的重要場所，如政府機關辦公地、軍事作戰指揮機構、考場、監獄等地，常會(huì )發生有人有意或無意地通過手機將重要的政治、商業、軍事、民用等機密信息泄露出去，而境內外的敵對勢力為竊取我相關情報，長期對我重要部門、人物的手機進行衛星定位及通話內容監聽，此類情況應成為政治、經濟、軍事生活中不可忽視的重大問題，危害政治、軍事、經濟甚至危及國家安全，此類事件日漸增多，有必要引起大家的關注和重視。

此外，不少犯罪分子采用手機或其它移動通信設備等高科技從事犯罪活動是近年來逐漸出現的一個新問題，如利用手機，尋呼機等大眾通信設備遙控炸彈的起爆，實施犯罪活動，已成為越來越多犯罪分子的使用手段，由于此類破壞活動比較隱蔽，防范起來非常困難，并給相關公安辦案人員帶來極大的危險性。

三、方案配置；

序號	產品型號	數量	價格
1	DZ-8010M5G內置天線信號屏蔽器	80
2		合計

四、大展DZ-810M5G系列手機信號屏蔽器產品描述；

DZ-808J8手機信號屏蔽器工作時可以產生特定的電磁信號，限制了手機在某些特定范圍內的使用（如周邊無基站的情況下，10—150平方米的范圍內，以免對其它非屏蔽區產生影響），對其他電子設備無干擾，對人體無害。

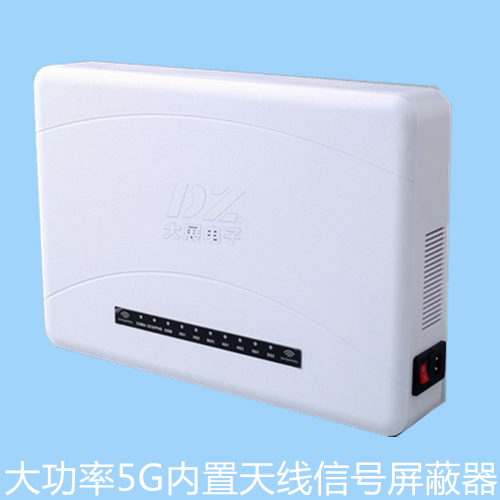

DZ-808J8系列手機信號屏蔽器外觀：

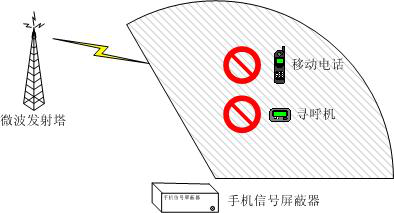

移動通信網是由許多而每個服務區又由若干個基站劃分成若干小區，位于服務區內任意位置的手機通過不斷接收來自基站的無線電信號保持入網狀態，如果移動通信基站發射的無線電信號在手機接收處受到外界相同頻率相當強度的信號干擾，手機便不能正常工作（拔入、拔出、通話），基站與手機的通信即被隔斷，這相當于手機信號被防護網屏蔽，該過程上圖所示（圖中陰影部分為屏蔽區）

DZ-810M5G屏蔽器工作原理 示意圖

五、產品結構；

DZ-810M5G系列手機信號屏蔽器結構簡單，設有電源開關和電源指示燈，交流220V輸入。

六、DZ-810M5G系列手機信號屏蔽器的安裝；

1.采用統一布線或借用其它市電插座供電均可。統一布線可將總開關放置于管理處，方便統一開關使用。

2.設備的安裝位置主要分成中心式與面對式兩種方式，中心式是將產品安放于室內的任一角落，設備正面面向需要屏蔽場所的中心位置，開啟電源即可工作，如圖所示：可置于室間內的A、B、C或D的任意一個角落，如B點，但該角落與室中心之間應無障礙物阻隔，第一次安裝測試時，可二個人操作，一個人在B點調節設備的方向及旋鈕，一個人可拿手機在D端測試有無信號，如D點覆蓋，其它點基本無問題。

方式一：按角度不同

以下為中心式圖示：

中心式

以下為面對式圖示：

方式二：按面積

例1：室內小空間（小于150平方米）

例2：室內大空間（大于150平方米,要采用多臺）

例3：室外大空間（大于1000平方米,采用多臺蜂窩式效果最佳）

七、注意事項；

1、屏蔽器的有效覆蓋范圍是以屏蔽器為中心的圓形區域，因此使用時注意正確選擇屏蔽器的擺放位置以免產生屏蔽死角。

2、屏蔽器應放置在通風較好的地點，盡量避開大型物體遮擋，避開強熱源的強電磁源，以保證屏蔽效果和長時間穩定工作。

3、屏蔽器工作時，儀器需豎立起來，不得在其上堆放其它物品和拆卸天線，以免影響屏蔽效果和損壞機器。

4、屏蔽器在不使用時，應及時切斷電源，以免影響手機的正常使用。

5、在室外使用屏蔽器時，應注意防水。

6、當使用的場地面積大于有效屏蔽范圍時，建議采用多臺屏蔽器蜂窩式安裝，以保證屏蔽效果。

7、請遠離腐蝕性氣體及液體，并做好防塵防潮工作，以免加速設備內部元器件的老化。

8 、放置室外或野外時，應注意鼠、蟻等破壞性動物出沒的環境中增設保護裝置。

八、場強環境不同時安裝數量計方式；

1、  當場強在-75dB至-90dB情況下，一臺DZ-808J8手機信號屏蔽器可以按屏蔽面積200平方米計算。（野外）

• 當場強在-75dB至-90dB情況下，一臺DZ-808J8手機信號屏蔽器可以按屏蔽面積150平方米計算。（室內）
• 當場強在-75dB以上情況下，一臺DZ-808J8手機信號屏蔽器無法確定屏蔽范圍，需根據現場環境測試具體需求臺數，因為此時基站距離屏蔽點非常近。（基站附近）

九：寧波工程學院現場測試場強環境；

根據我們使對寧波工程學院場強的測試情況來看，具體如下圖：

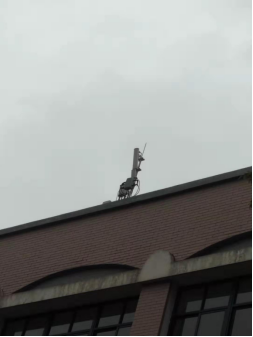

圖一：規劃為考場的兩棟教學樓中間頂層的運營商信號基站

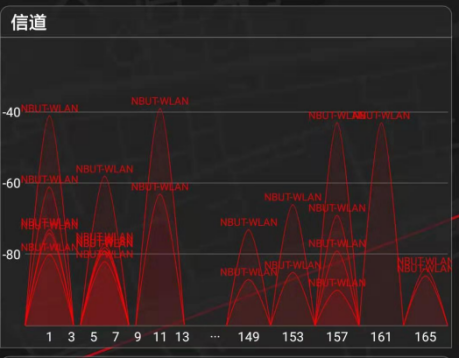

圖二：教室內無線AP信號

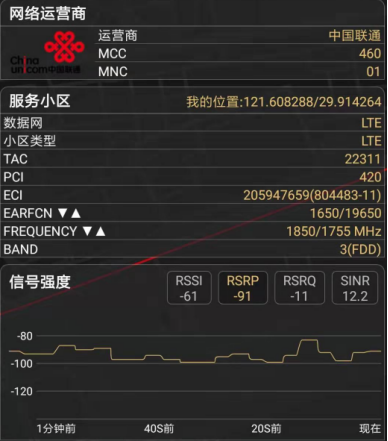

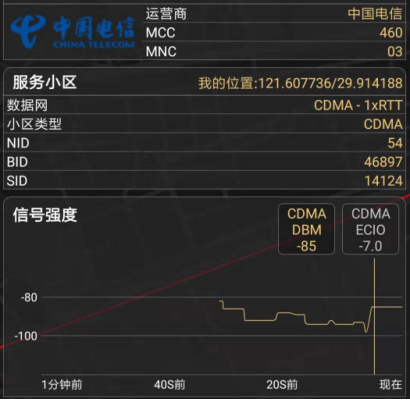

圖三、圖四：規劃考場范圍內運營商手機信號場強
