DZ-806M5G外置天線手機信號屏蔽器

一、 產品概述

DZ-806M5G外置天線手機信號屏蔽器是寧波大展電子科技有限公司運用現代高新技術，通過深入分析通信機理，綜合比較電磁發射抑制方法，精心研制成功高科技新型信息安全保密產品。該設備可以有效地在半徑1-30米范圍（1-800平方米內）屏蔽所有GSM/DCS/CDMA/PHS/3G(TD-SCDMA/ CDMA2000/WCDMA)/4G/5G手機信號、WIFI無線信號及700MHz（廣電5G頻率）,使手機無法打出和接聽,WIFI無法正常工作，但又不會(huì )干擾其它電子教學設備工作,手機離開隔斷范圍,即可恢復正常使用。

二、 產品特點

1. 干擾能力：屏蔽2G/3G/4G/5G(含廣電5G）/ 2.4G和5.8GWIFI等頻段，也可根據客戶要求定制頻率（對講機 UHF/VHF段、無線隱形耳機、骨傳導耳機、無線數字傳輸接收工具等）。
2. 采用EPM增強型能源管理設計，保證高頻信號的穩定性、準確性，可靠的功率供應保證了屏蔽器的性能可靠及長期壽命，
3. 采用ACOPS芯片過熱預防系統，避免由于用戶使用不當或現場環境溫度過高導致屏蔽器過熱，有效保障了屏蔽器的長期穩定工作，保證屏蔽效能。
4. 采用最新的貼片元件和集成電路組成，具有性能先進，安裝使用簡便，保障長時間連續工作等特點。
5. 每路平均發射功率4~5W，有效屏蔽距離1-30米（視使用場所信號強弱情況）。
6. 設備采用高散熱精密鋁合金外殼，堅固耐用，保證長時間不間斷可靠運行，正面三個散熱風扇，側面排風設計，更大限度保障功率穩定輸出，安全系數更高，使用更放心。 ???????????????
7. 天線采用高增益全向天線，信號接受強，覆蓋更廣泛，輸出更穩定。
8. 屏蔽器發射功率類同手機信號發射，無線發射對人體無任何損害。
9. 可選配網絡(luò )管控，可通過智能屏蔽管理系統控制設備的開關機，定時開關。

• 通過遠程主機一鍵開啟/關閉智能屏蔽器。
• 九個工作時段，每個工作時段的工作時間可由用戶根據實際使用需求自由設置工作時長。
• 實時將工作狀態上報至智能屏蔽管理系統，用戶對每一臺智能屏蔽器的工作情況。
• 故障自動告警，并切斷智能屏蔽器主板的供電。不僅更安全，還能有效延長智能屏蔽器的使用周期。
• 智能屏蔽管理系統列表狀態下實時顯示所有上線及待機狀態下的智能屏蔽器的工作電
• 后續的維護及檢修非常方便，只需通過智能屏蔽管理系統中智能屏蔽器的圖標顏色既能判斷設備的工作狀態。綠色為在線，紅色為待機，黃色為告警，灰色為離線。
• 后臺可實時監控產品的工作狀況（電壓、電流、溫度、功耗）
• 設備實時顯示電壓、電流、功率、設備溫度（可選）；
• 內部主板集成有過壓、欠壓保護功能，電壓達到上下限自動斷開主板供電并告警；
• 內部主板集成有溫度檢測功能，溫度達到上限自動斷開主板供電并告警。

三、 包裝清單

屏蔽器主機*1 天線*10 電源*1 AC電源線*1 ?螺絲*4說明書*1 ??合格證*1保修卡*1

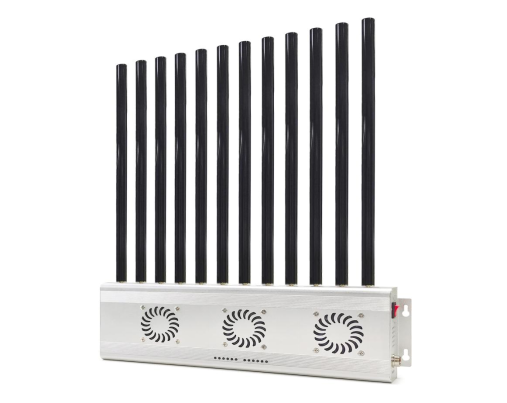

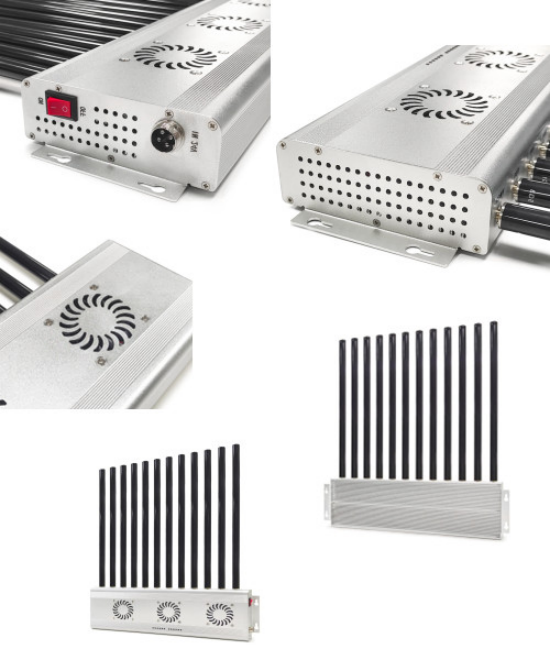

四、 產品外觀

五、 主要參數

	技術標準	參數
1	5G3（廣電）	758-798MHz；36dBm；+/-2 dBm
2	CDMA	870-880MHz；36dBm；+/-2 dBm
3	2.4G	2300-2483MHz；35dBm；+/-2 dBm
4	DCS	1805-1915MHz；38dBm；+/-2 dBm
5	4G1	2515-2600MHz；36dBm；+/-2 dBm
6	WCDMA	2110-2170MHz；36dBm；+/-2 dBm
7	TD-SCDMA	2010-2025MHz；36dBm；+/-2 dBm
8	5G2	4800-4960MHz；33dBm；+/-2 dBm
9	5G1	3300-3600MHz；36dBm；+/-2 dBm
10	4G2	2600-2675MHz；38dBm；+/-2 dBm
11	GSM	930-960MHz；36dBm；+/-2 dBm
12	5.8G	5725-5825MHz；33dBm；+/-2 dBm
13	總輸出功耗	200W;+/-10W
14	屏蔽信號	2345G WIFI（2.4/5.8）
15	尺寸	415mm(L)×125mm(W)×42mm(H)
16	供電方式	AC22V;DC12V 13A
17	重量	2.95KG
18	壁掛安裝孔距	401MM

六、 應用場景

主要針對國內高考、研究生、自學考試及各類院校在考試過程中，一些不法分子利用手機作弊的現狀，且同時結合各類中級、高級中學學生利用手機在上課時間亂發短信的現狀，以及執法部門、監獄、軍隊、保密局、各類大中小型會(huì )議室等嚴肅的場所中手機所帶來的煩惱，根據國內移動通信實際情況精心研制成功的高科技產品。

七、 安裝說明

1. 從包裝盒中取出設備主機、高增益玻璃鋼天線、適配器及電源線； ??????????????????????????????????????????????????????
2. ?按主機和天線相對應頻率依次安裝天線：
3. 把設備掛在墻壁上，最佳安裝高度為≥2M；（請勿將手機信號屏蔽器的天線對著手機基站方向，否則會(huì )影響使用效果）；
4. 把電源線一頭連接電源，另一接頭插入市電插座，把電源變壓器輸出插頭插入主機左側中間的電源插座，連接設備后開啟主機開關；（注意：天線未安裝請勿打開設備開關，可能會(huì )損壞本機）；如果設備的燈亮，表示設備已經處于工作狀態。
5. 對于大小空間安裝位置的取點方法：

• 小空間采取在空間中間位置取點，設備產生的信號以中心向外呈圓形傳播
• 大空間采取蜂窩式效果最佳

注：嚴禁打開機殼，用戶自行打開機殼后，本公司一律不予以保修。

八、 注意事項

1.防雨防潮

為防止雨水、潮氣損害本設備，置于室外請注意設置防雨防潮設施。

2.防爆措施

設備已作過防爆處理，盡可放心使用。請勿在未經我公司授權情況下擅自打開機殼，以免防爆失效。因擅自打開機殼而導致防爆措施失效的，恕本公司概不承擔任何責任。

3.防老化

請遠離腐蝕性氣體及液體，并做好防塵防潮工作，以免加速本設備內部元器件的老化

4.防鼠防蟲

置于室外或野外時，應注意鼠、蟻等破壞性動物出沒的環境中增設保護裝置。

5.使用年限與更新

在易燃易爆場所使用本設備時，使用年限為5年，注意維護和保養，可多次使用，屆時期滿請與經銷商聯系更新事宜，并確保每月檢查維護一次。

九、 售后服務

1. 所有產品如非人為損壞均提供一個月內免費換新機、壹年內免費質保（部分；
2. 長年免費提供技術咨詢、培訓和方案設計服務。

十、 生產廠家介紹

寧波大展電子科技有限公司，位于江南水鄉兼海港城市 -浙江寧波，是一家集手機信號屏蔽器 、手持金屬探測器、安檢門、無線信號探測器、等產品的研發，設計，生產，銷售于一體的專業型技術企業！公司擁有專業的開發團隊，提供先進的設計理念，可靠的制造工藝，細致周到的技術支持和售后服務！公司分別在多個省區設立省級代理機構，提供區域性的銷售，安裝及技術支撐，售后等服務。
